百實科技輪胎廠弱電工程解決方案以“安全、高效、智能、可靠”為核心，結合輪胎廠生產工藝和環境特點，整合綜合布線、網絡、安防、通信、消防等六大核心子系統，構建集成化、專業化的弱電平臺。

一、方案總則

1、方案背景

　　輪胎制造屬于流程型工業，具有生產工藝復雜、設備密集、生產環境嚴苛(高溫、高濕、多粉塵、強電磁干擾、易腐蝕)、原材料及產成品體積重量大等特點，對弱電系統的穩定性、抗干擾性、防護性和擴展性提出極高要求。當前，多數輪胎廠存在弱電系統陳舊、子系統獨立脫節、線路老化、安全防護不足、難以支撐智能化生產等痛點，亟需通過一套集成化、專業化的弱電工程解決方案，構建穩定可靠的“神經網絡”，支撐生產管控、安全保障、運營管理全流程高效運轉，為智慧輪胎工廠建設奠定基礎。

2、核心目標

　　?保障生產安全與連續性：通過全方位安防、消防系統，實現人員、設備、資產的全面防護，杜絕安全隱患，確保生產無間斷運行。

　　?提升生產與管理效率：搭建高速穩定的網絡與通信平臺，打通信息壁壘，為MES、ERP等上層系統提供可靠數據傳輸通道，優化生產流程。

　　?適配惡劣工業環境：所有設備選型、管線敷設均滿足防塵、防水、防腐、防振動、寬溫工作要求，抵御強電磁干擾，適應輪胎廠煉膠、硫化等特殊車間環境。

　　?實現智能管控與數據驅動：整合各子系統數據，構建統一管控平臺，實現可視化管理、智能預警和數據化決策，支撐工廠智能化升級。

　　?預留未來擴展空間：系統設計具備良好擴展性，滿足未來產能提升、新技術引入的需求，降低后期升級成本。

3、設計原則

　　?可靠性原則：關鍵系統(核心網絡、監控中心、消防系統)采用冗余設計，確保7×24小時穩定運行，核心設備選用工業級產品，提升平均無故障時間。

　　?先進性與成熟性原則：采用業界主流、成熟且具有前瞻性的技術與產品，兼顧系統穩定性和技術領先性，避免華而不實的設計。

　　?實用性原則：以輪胎廠實際生產、管理需求為核心，聚焦痛點問題，優化系統配置，確保方案可落地、易操作，滿足日常運營需求。

　　?可擴展性原則：系統架構、管線布局預留充足余量，支持子系統擴容、設備升級和新技術接入，適配工廠未來數字化轉型。

　　?易維護性原則：系統采用集中管理模式，界面友好，故障診斷、排查和恢復便捷，降低運維成本和難度。

　　?安全性原則：從物理層、網絡層到數據層實施多層次防護，劃分安全域，隔離生產網與辦公網，防范信息泄露和設備故障風險。

二、整體系統架構

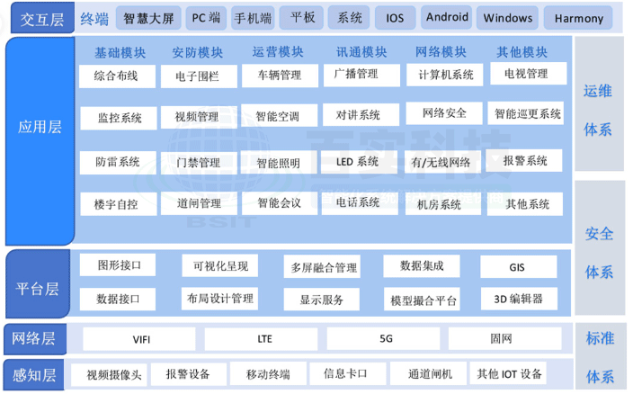

　　百實科技輪胎廠弱電工程解決方案采用“一個核心、六大支撐”的架構體系，以機房工程為核心樞紐，整合綜合布線、計算機網絡、安全防范、通信、消防自動化、智能輔助六大子系統，實現各系統有機聯動、數據互通，構建覆蓋全廠區的智能化弱電平臺。整體架構分為三層：核心層(機房與核心設備)、傳輸層(綜合布線與網絡)、終端層(各子系統前端設備)，確保信號傳輸穩定、管控高效便捷。

三、各子系統詳細方案

1、綜合布線系統

　　作為所有弱電系統的基礎，綜合布線系統承擔著數據、語音、視頻等信號的傳輸任務，需適配輪胎廠惡劣環境，確保傳輸穩定、抗干擾性強。

①系統設計

　　?主干網絡：采用單模光纜，從中心機房輻射至各生產車間(煉膠、壓延、成型、硫化、檢測等)、倉庫、辦公樓、研發中心的配線間，預留充足芯數，提供高帶寬、長距離傳輸能力，滿足大數據、高清視頻傳輸需求。

　　?水平布線：辦公區、研發區采用超六類非屏蔽銅纜，支持萬兆接入，滿足辦公終端、打印機等設備使用;生產車間采用工業級屏蔽或鎧裝網線，具備耐油、防腐、阻燃特性，配合IP67及以上防護等級的連接器和接線盒，抵御粉塵、油污和機械損傷。

　　?無線覆蓋：部署工業級Wi-Fi 6/6E網絡，實現全廠區無縫漫游，重點覆蓋生產車間、倉庫、巡檢路線等區域，為AGV小車、手持終端、移動巡檢設備提供穩定接入。AP選用IP67防護等級產品，適配金屬密集、強電磁干擾環境，確保信號穩定。

　　?布線結構：采用星型拓撲結構，結構清晰，便于管理、故障排查和后期擴容;車間內線纜穿鍍鋅鋼管或阻燃金屬橋架敷設，避免機械損傷和腐蝕，管線布局避開設備運轉區域和高溫、油污區域。

②設備選型要求

　　線纜選用符合工業標準的屏蔽/鎧裝產品，具備抗電磁干擾、耐溫、耐油、防腐特性;配線架、連接器選用工業級防護產品，適配車間惡劣環境;無線AP選用支持寬溫、高防護、抗干擾的工業級設備，確保長期穩定運行。

2、計算機網絡系統

　　構建高速、穩定、安全、可管理的計算機網絡，支撐生產、辦公、安防等各類系統的正常運行，實現數據快速流通和資源共享。

①網絡架構

　　?核心層：部署萬兆及以上速率核心交換機，采用雙機熱備模式，確保網絡核心無單點故障，提升網絡可靠性;核心設備具備高帶寬、高轉發能力，支撐多業務并發傳輸。

　　?匯聚層：在主要生產車間、辦公樓、倉庫設置匯聚交換機，連接核心層與接入層，實現流量匯聚和轉發，采用冗余鏈路設計，提升網絡自愈能力。

　　?接入層：全線采用工業級交換機，支持環網協議，具備寬溫、抗電磁干擾、高防護特性，部署于各車間弱電間和辦公區域，為前端設備(攝像頭、AP、門禁、IP電話)提供接入端口;生產車間接入交換機具備PoE供電功能，簡化布線。

②網絡安全與管理

　　?VLAN劃分：合理劃分VLAN，將生產網絡、辦公網絡、安防網絡、設備網進行邏輯隔離，避免網絡擁堵和安全風險，確保生產網絡的獨立性和安全性。

　　?安全防護：部署下一代防火墻、入侵檢測系統、網絡行為管理系統，實現分域防護;對工業控制系統進行重點安全加固，防范網絡攻擊和數據泄露;部署網絡準入控制系統，規范終端接入，杜絕非法設備接入網絡。

　　?網絡管理：部署統一的網絡管理平臺，實現對全網設備的可視化監控、配置管理、故障告警和性能分析，實時掌握網絡運行狀態，快速排查故障;針對多廠商設備混雜場景，支持異構設備統一納管，解決兼容性難題。

3、安全防范系統

　　構建“立體防護、智能預警、聯動處置”的安全防范體系，覆蓋廠區周界、生產車間、倉庫、辦公區域等重點部位，保障人員、設備、資產安全。

①視頻監控系統

　　?覆蓋區域：重點覆蓋廠區周界、主出入口、原材料/成品倉庫、財務室、重要生產設備區、裝卸平臺、車間通道、機房等區域，實現無死角監控。

　　?攝像機選型：采用400萬像素及以上高清網絡攝像機，根據場景適配不同類型：周界/出入口選用全景鷹眼相機+人臉識別/車牌識別球機，實現人員、車輛精準識別;車間內部選用防爆半球/槍機(適用于可燃粉塵區域)，具備寬動態、除塵功能，適配高溫、多粉塵環境;倉庫選用支持熱度圖、人數統計的智能攝像機，實現貨物安全和人員管控。

　　?存儲與管理：采用NVR或CVR集中存儲，錄像保存時間不少于90天，重要區域(倉庫、財務室、關鍵生產設備區)錄像保存不少于180天;部署視頻管理平臺，支持視頻預覽、回放、檢索、智能分析和聯動告警，集成AI算法，實現區域入侵、人員徘徊、煙火檢測、安全帽/工作服穿戴識別等智能應用，提升安防管控效率。

②入侵報警系統

　　?部署區域：在廠區周界部署振動光纖或脈沖電子圍欄，形成周界防護屏障;在財務室、重要倉庫、機房、關鍵生產區域等室內部位，部署紅外微波雙鑒探測器、門磁、玻璃破碎探測器等設備。

　　?聯動功能：與視頻監控系統深度聯動，一旦觸發報警，立即彈出對應區域視頻畫面，啟動聲光告警，通知安保人員及時處置;支持與門禁系統聯動，禁止無關人員進入報警區域。

③門禁一卡通系統

　　?部署區域：在主要建筑出入口、重要車間、機房、倉庫、財務室等區域設置門禁點，實行分級權限管理。

　　?認證方式：采用指紋/人臉識別+IC卡的多因子認證方式，提高安全性，杜絕代打卡、非法進入等問題;支持訪客管理功能，訪客需登記身份信息并領取臨時卡，方可進入指定區域。

　　?集成功能：集成考勤、消費、梯控等功能，實現“一卡通行”，簡化管理流程;系統可生成出入記錄、考勤報表，便于管理人員查詢和統計。

④巡更系統

　　采用在線式電子巡更系統，在廠區關鍵部位設置巡更點，規定巡更路線和時間，安保人員通過巡更終端打卡，系統實時記錄巡更信息，確保巡更工作規范落實;支持巡更異常告警，及時發現漏巡、遲巡問題。

4、通信系統

　　構建全覆蓋、無死角的通信系統，滿足生產調度、安保巡邏、設備維修、日常辦公等場景的通信需求，確保信息傳遞及時、準確。

①內部有線通信

　　部署IP電話系統，覆蓋辦公區、各車間辦公室、巡檢點、機房等區域，實現內部免費通話、電話會議、呼叫轉移、語音留言等功能;與公共電話網對接，滿足外部通話需求;在生產車間關鍵崗位設置緊急呼叫終端，便于及時上報生產異常和安全隱患。

②無線對講系統

　　采用數字集群對講系統，實現生產調度、安保、維修團隊的即時通信，信號覆蓋全廠區，包括地下管廊、大型設備內部等盲區;對講終端選用工業級防護產品，具備防塵、防水、防摔特性，適配車間惡劣環境;支持分組通話、緊急呼叫、錄音功能，便于調度管理和事件追溯。

③公共廣播/緊急廣播系統

　　?辦公區：兼顧背景音樂和消防緊急廣播，平時播放背景音樂、通知公告，提升辦公環境舒適度。

　　?生產車間：主要用于消防緊急疏散和生產調度通知，揚聲器選用防爆、高抗噪類型，確保在高噪音環境下聲音清晰可辨;系統與消防系統強制聯動，火災等緊急情況下，自動切斷背景音樂，切換為緊急廣播，引導人員有序疏散。

5、消防自動化系統(安全屏障)

　　嚴格按照國家消防規范設計，構建全方位、智能化的消防自動化系統，及時發現火災隱患，快速啟動應急處置流程，保障人員生命和財產安全。

①系統組成

　　?火災自動報警系統：在全廠范圍內部署火災報警控制器、火災探測器，煉膠、硫化等高溫、有火災風險的車間，選用防爆型感溫、感煙或火焰探測器，確保準確檢測火災隱患;探測器定期自檢，出現故障及時告警。

　　?聯動系統：與公共廣播、門禁、排煙風機、消防水泵等設備聯動，火災觸發時，自動切斷相關區域電源，釋放門禁門鎖，啟動排煙風機和消防水泵，播放緊急疏散廣播，引導人員撤離;與視頻監控系統聯動，實時顯示火災區域畫面，便于消防人員處置。

　　?消防控制中心：設置獨立的消防控制中心，部署消防主機、應急廣播主機、聯動控制柜等設備，安排專人24小時值守，實時監控消防系統運行狀態，接收火災告警信息，啟動應急處置流程。

②特殊要求

　　車間內消防設備需具備防爆、防塵、防水特性，適配高溫、多粉塵、易腐蝕環境;消防管線采用阻燃材料，避開高溫、油污區域，定期進行檢測和維護，確保系統正常運行。

6、機房工程

　　機房是整個弱電系統的核心，承載核心網絡、服務器、存儲、消防控制等設備，需按照國家標準建設，確保設備7×24小時穩定運行。

①機房分類與布局

　　?中心機房：作為整個弱電系統的大腦，部署核心交換機、服務器、存儲設備、網絡安全設備等，選址避開高溫、潮濕、多粉塵區域，面積根據設備數量合理規劃。

　　?消防機房：設置獨立的消防控制中心，部署消防主機、聯動控制柜等設備，與中心機房保持合理距離，確保消防系統獨立穩定運行。

　　?車間弱電間：在每個生產車間設置弱電間，用于放置接入層交換機、光纖配線架、門禁控制器等設備，弱電間做好防塵、散熱、防水措施，避免設備損壞。

②機房配套系統

　　?裝飾裝修：采用防靜電地板、防火墻體、微孔天花，具備防塵、防火、防靜電功能，保持機房整潔。

　　?供配電與UPS：采用雙路市電+UPS(N+1冗余)+柴油發電機的供電模式，確保機房不間斷供電;UPS容量根據設備功耗合理配置，支持長時間供電，應對突發停電情況。

　　?精密空調：部署精密空調系統，保持機房恒溫(22℃±2℃)、恒濕(45%~65%)，確保設備運行環境穩定，延長設備使用壽命。

　　?環境監控：部署動環監控系統，對機房溫濕度、漏水、供配電、UPS、空調、煙感等參數進行7×24小時實時監控，出現異常及時告警，通知運維人員處置。

　　?氣體消防：部署七氟丙烷氣體消防系統，替代傳統水消防，避免損壞電子設備;系統與煙感、溫感探測器聯動，自動觸發滅火流程。

　　?防雷接地：機房做好防雷接地處理，安裝防雷器，接地電阻≤4Ω，避免雷擊損壞設備，保障系統安全。

7、智能輔助系統

　　結合輪胎廠生產管理需求，部署智能輔助系統，提升生產效率、優化能源利用、強化環境管控，支撐智能化升級。

①能源管理系統

　　在全廠范圍內安裝智能電表、水表、氣表，通過物聯網關和弱電網絡采集能源消耗數據，傳輸至能源管理平臺，實現對電力、水資源、燃氣等能源消耗的實時監控、統計分析和異常預警;通過數據分析優化能源使用方案，降低能源消耗和運營成本。

②環境監控系統

　　在煉膠、硫化等關鍵車間部署溫濕度、VOCs(揮發性有機物)、粉塵濃度等傳感器，實時監測生產環境參數，數據接入中控系統，一旦參數超標，立即觸發告警，通知工作人員調整工藝，確保生產環境達標，保障產品質量和人員健康。

③AGV調度與導航系統

　　依托工業級Wi-Fi網絡，為物流AGV小車提供穩定的無線連接和定位支持，實現原材料、半成品、成品的自動化搬運;調度系統實時監控AGV運行狀態，優化搬運路線，提升物流效率，減少人工干預。

④智能運維平臺

　　部署智能運維平臺，整合各弱電子系統運行數據，實現對全網設備、線路、系統的統一監控、故障診斷和運維管理;支持自定義告警規則、運維工單管理，實現運維工作從人工巡檢向自動化、智能化轉變，降低運維成本，提升運維效率;針對多廠商、異構設備，實現統一納管，解決兼容性難題。

四、輪胎廠特殊環境專項考量

1、設備防護

　　生產區域所有暴露在外的弱電設備(攝像機、AP、揚聲器、交換機、探測器)至少達到IP65/IP66防護等級，煉膠、硫化等有防爆需求的區域，選用防爆型設備，確保設備在多粉塵、油污、高溫環境下長期穩定運行。

2、抗干擾處理

　　輪胎廠大量大功率電機產生強電磁干擾，所有信號傳輸線纜采用屏蔽產品，并做好接地處理;設備安裝避開強電磁干擾源，布線時與動力電纜保持安全距離，避免信號干擾，確保傳輸質量。

3、管線防護

　　車間內線纜必須穿鍍鋅鋼管或阻燃金屬橋架敷設，避開設備運轉區域、高溫區域和油污區域，防止機械損傷、腐蝕和火災隱患;管線接口做好密封處理，防止粉塵、油污進入，保護線纜安全。

4、防雷接地

　　廠區面積大，雷擊風險高，建立完善的弱電系統防雷與接地網絡;所有弱電設備、管線做好防雷處理，安裝防雷器;接地系統采用聯合接地方式，接地電阻≤4Ω，避免雷擊損壞設備和系統。

5、溫濕度適應

　　選用寬溫型設備，適應車間-20℃~85℃的溫度范圍;機房、弱電間部署精密空調或散熱設備，確保設備運行環境溫濕度達標，避免高溫、潮濕導致設備故障。

五、實施計劃與步驟

1、實施原則

　　遵循“總體規劃、分步實施、重點優先、最小干擾”的原則，結合輪胎廠生產進度，分階段推進工程實施，避免影響正常生產;優先實施機房、綜合布線、消防等核心系統，再逐步推進其他子系統，確保工程質量和進度。

2、具體實施步驟

　　需求調研與規劃：深入與輪胎廠生產、設備、安保、行政等部門溝通，明確各部門需求，梳理現有弱電系統現狀，優化方案細節，形成詳細的實施規劃和施工圖。

　　設備選型與采購：根據方案要求，篩選符合工業級標準、適配輪胎廠環境的設備，進行供應商比價、選型，簽訂采購合同，確保設備按時到位;重點核查設備防護等級、抗干擾能力等關鍵參數。

　　管線施工與布線：按照施工圖要求，進行機房裝修、管線敷設、線纜布線，做好管線防護、接地處理和抗干擾措施;施工過程中做好現場管理，避免影響生產，施工完成后進行線路測試。

　　設備安裝與調試：安裝機房核心設備、各子系統前端設備，進行設備固定、接線;分系統進行調試，確保各設備正常運行，信號傳輸穩定;重點調試系統聯動功能，確保各子系統協同工作。

　　系統聯調與優化：將所有子系統聯網，進行整體聯調，排查系統漏洞和故障，優化系統性能;測試智能分析、聯動告警等功能，確保滿足設計要求。

　　培訓與試運行：對輪胎廠運維人員、使用人員進行系統操作、故障排查、日常維護等培訓;系統進入試運行階段，持續監測系統運行狀態，及時處理試運行過程中出現的問題。

　　竣工驗收與文檔交付：組織雙方進行竣工驗收，核查工程質量、系統功能是否符合要求;驗收合格后，交付完整的技術文檔、施工圖紙、設備說明書、培訓資料等，完成工程交接。

　　百實科技輪胎廠弱電工程解決方案，以“安全、高效、智能、可靠”為核心，結合輪胎廠生產工藝和環境特點，整合綜合布線、網絡、安防、通信、消防等六大核心子系統，構建集成化、專業化的弱電平臺。百實科技輪胎廠弱電工程方案不僅能解決當前輪胎廠弱電系統存在的痛點，保障生產安全和連續性，提升生產與管理效率，還能預留未來擴展空間，支撐工廠數字化、智能化升級。我們將以專業的施工團隊、嚴格的質量管控和完善的售后服務，確保工程順利實施，為輪胎廠提供穩定、可靠的弱電系統支撐，助力企業實現高質量發展。
